SPÜLWASSERAUFBEREITUNG

IONEX 1500

Kreislaufspülwasserbehandlungsanlage mit externer Regeneration der Ionentauscherpatronen

SUSTAINABLE

ABWASSERREINIGUNG

Prozessablauf IONEX 1500

Gebrauchtes
Prozesswasser

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Aktivkohlefilter,
Kationentauscher, Anionentauscher

Lorem ipsum dolor sit amet, conse-ctetur adipiscing elit. Ut elit tellus, luc-tus nec ullamcorper mattis, pulvinar dapibus leo.

Gereinigtes
Prozesswasser

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

ANLAGEN ZUR UMWELTTECHNIK

IONEX Spülwasserkreislaufanlage

Die Kreislaufführung von Spülwässern erhält in der Oberflächentechnik immer stärkeren Zuspruch. Aufgrund der Tatsache, dass Wasser sowohl als Rohstoff als auch aus betriebswirtschaftlicher Sicht als Betriebsmittel immer wertvoller wird, ist die Aufbereitung von Spülwasser über Ionenaustauscher eine sinnvolle Investition. Bei dem abwasserfreien Verfahren wird kein Schmutzwasser in die Kanalisation geleitet. Der Reinheitsgrad des Wassers wird kontinuierlich mit Hilfe der Leitfähigkeitsmessung überwacht. Sowohl der Spüldruck als auch die Spülwassermenge sind regelbar. Die Regeneration der Ionentauscher erfolgt als Dienstleistung.

ANLAGEN ZUR UMWELTTECHNIK

Funktionsweise

Über eine Ringleitung sind sämtliche Fließspülen der Galvanikanlage mit der Spülwasseraufbereitungsanlage verbunden. Über eine Kreiselpumpe wird das Spülwasser vom Kreislaufbehälter (Vorratsbehälter) durch ein 4-stufiges Filtersystem gefördert. Das gereinigte Wasser wird den Spüleinrichtungen je nach Bedarf zugeführt. Wird kein Spülwasser benötigt, läuft das Wasser über einen Bypass in den Vorratsbehälter zurück. Die Schadstoffe verbleiben in den Filtern und Ionentauschersäulen. Dadurch werden die Verschleppung und Anreicherungen von ungewollten Wasserinhaltsstoffen (Organik, Komplexbildner) in den Spülen vermieden.

Eine Beladung der Ionenaustauscher wird durch einen deutlichen Anstieg der Leitfähigkeit erkennbar. Wird ein Leitfähigkeitsmesswert von 50µS/cm überschritten,
wird mit 30 Sekunden Verzögerung eine akustische sowie eine visuelle Alarmmeldung am Schaltschrank ausgegeben. Wenn die Austauscherharze in den Patronen beladen sind, müssen diese gegen regenerierte neue Patronen ersetzt werden.

Der Wechsel der Patronen dauert ca. 15 Minuten.

AUF IHREN PROZESS ABGESTIMMT

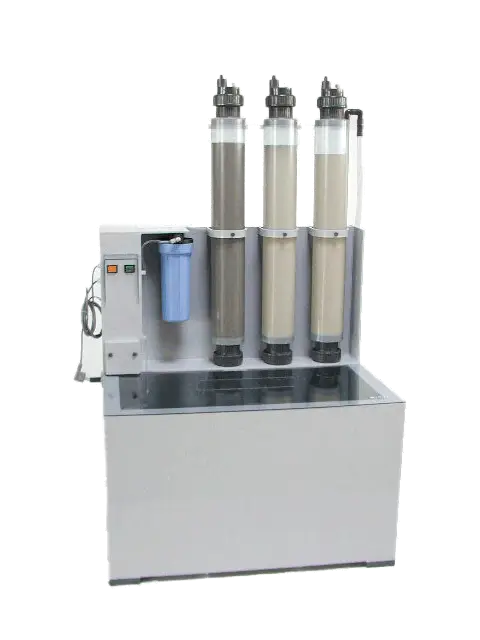

Anlagenaufbau

Basismodul:

Schaltkasten / Leitwertmessung
Steuerung UV-Einheit
Filtereinheit
Manometer
Druckluftregler
Handmembranventil
Aktivkohlefilter
Kationenaustauscher
Anionenaustauscher
UV-Entkeimung
Leitwertsonde
Tauchpumpe
Überströmventil

Modell	IONEX 1500
Abmessungen (mm) [BxHxT]	1200x1700x800
Gewicht	150 kg
Elektrischer Anschluss	400 V AC 3ph + N + PE
Hydraulische Leistung [l/h]	300 bis 2.500 l/h Motor: 3 ~ 380 C / 50 Hz
Förderdruck	max. 6 bar
Filtereinheit	Werkstoff Filterkerze: Polypropylen (PP) Filtereinheit: 10 µm Filterlänge: 20“ Filtereinheit: Aktivkohle (optional)
Aktivkohlepatrone/Harzmenge (l)	30-50 Liter
Kationaustauscher/Harzmenge (l)	30-50 Liter
Anionaustauscher/Harzmenge (l)	30-50 Liter
Mischbett/Harzmenge (l)	30-50 Liter
Schaltung Ionenaustauscher	Reihenschaltung Kationen-Anionen
Werkstoff Rohrleitung	Polypropylen (optional PVC-U od. PVC-C)
Vorlagebehälter	Polypropylen / Volumen ca. 150 Liter
Leitfähigkeitsüberwachung und Anzeige (µ/cm)	(0-200 µS)
Automatische Frischwassernachspeisung	Optional
UV-Einheit zur Vermeidung von Bakterien- und Algenwuchs im Spülwasser	Optional
Säulenkombination	2 Säulensystem: 1x Aktivkohle + 1x Mischbett 3 Säulensystem: 1 x Aktivkohle +1x Anion + 1x Kation 1x Aktivkohle + 1x Edelmetallfänger + 1x Mischbett 4 Säulensystem: 1 x Aktivkohle + 1x Edelmetallfänger + 1x Anion + 1x Kation 1x Aktivkohle + 1x Edelmetallfänger + 2x Mischbett

Lieferbares Zubehör und
optionale Umrüstung

Austauscherpatronen
12 L / 30 L /50 L
Ersatzsäulen

Harze
Mischbett-Harz
Anionentauscherharz
Kationentauscherharz
Edelmetallfänger

Aktivkohle Filterkerzen

UV-Einheit

Automatische Frischwassernachspeisung (optional)

Anlagenverrohrung PP
(auf Kundenwunsch in den
Werkstoffen PVC-U, PVC-C und
Polypropylen)

Externe Regeneration (Dienstleistung)

Optional

Die passende Größe
für Ihre Anwendung

3 Säulen 50 Liter

3 Säulen 30 Liter

4 Säulen 30 Liter mit Edelmetallfänger

NACHHALTIGKEIT

Kontinuierlich hohe Spülwasserqualität

Anlagenvorteile

Wiederverwendung der gereinigten Spülwässer durch Kreislaufbetrieb
Keine Abgabe von Spülwässern in die Kanalisation
Zur Reinigung werden spezielle Ionenaustauscherharze eingesetzt
Das Ergebnis des Austauscherverfahren ist vollentsalztes Wasser
Kontinuierliche Überwachung der Leitfähigkeit des Spülwassers
Keine Abwasserbehandlung im eigenen Betrieb notwendig
Einfacher Wechsel der beladenen Austauscherpatronen

Ionenaustauscherharze

Wir bieten alle Arten von Ionenaustauschern an:

Kationenaustauscher

Ionenaustauscherharz, das positiv geladene Ionen (Kationen) aus dem Wasser aufnimmt und gegen Protonen (H⁺) bzw. Natrium-Ionen (Na⁺) austauscht.

Enthärterharz (welches für Wasserenthärtungsanlagen verwendet wird) fällt in diese Kategorie

Anionenaustauscher

Bei diesen Ionenaustauscherharzen werden negativ geladene Ionen (Anionen) aus dem Wasser aufgenommen und gegen Hydroxid- (OH^–) bzw. Chlorid-Ionen (Cl^–) ausgetauscht.

Mischbettaustauscher

Dieser Ionenaustauscher ist ein besonderes Harz. Dieser besteht aus einer Mischung aus Kationenharz und Anionenharz. Dadurch nimmt er sowohl Kationen als auch Anionen aus dem Wasser auf, wodurch eine Vollentsalzung des Wassers stattfinden kann.

Dabei werden alle positiv geladenen Ionen (Kationen) durch Protonen (H⁺) und alle negativ geladenen Ionen (Anionen) durch Hydroxid-Ionen (OH^–) ausgetauscht.

Harz für Spezialanwendungen

Dies ist eine Sammlung an unterschiedlichen Ionenaustauscherharzen, die alle für besondere Zwecke konzipiert wurden und häufig deutlich kostspieliger sind als reguläre Harztypen

Lemmen Regenerationsservice

Austauschprogramm für Patronen

Um eine kontinuierlich hohe Spülwasserqualität zu erzielen bieten wir mit dem Lemmen Regenerationsservice den Austausch Ihrer Ionenaustauscher an.

Jetzt anfragen und vom Lemmen Regenerationsprogramm profitieren!
