Titanfärbeanlage

Compacta Robot

Zum Anodisieren von Titan und Titanlegierungen für die Medizintechnik

Automatisieren Sie Ihre Prozesse

Die neuen Galvaniklinie COMPACTA ROBOT bietet in Kombination mit fortschrittlicher Industrierobotertechnik
eine optimale Automatisierungslösung für Galvanikprozessen an. Die Steuerungseinheit mit Bedienpanel
bietet zahlreiche Einstellungsmöglichkeiten, Parameterverwaltung und Produktmanagement. Durch die automatisierten Abläufe wird ein hohes Einsparpotenzial und perfekte Oberflächenergebnisse erzielt.

Datenblatt herunterladen
Roboter-Arm

Automatische Prozessführung

Linearachse

Lineare Prozessführung

Einzel-& Massenfertigung

Korb- Trommel- & Gestellware

Vibration

Für optimierte Teilebewegung

COMPACTA

ROBOT

Verfahren

Realisieren Sie mehrere Prozesse auf unseren Anlagen.

Alle Prozesse in der Übersicht
Vorreinigung
Beizen
Ätzen
Elektropolieren
Passivieren
Nachbehandlung
Farbanodisieren
Grauanodisieren
Alle Prozesse in der Übersicht
Alle anzeigen

EIGENSCHAFTEN

COMPACTA ROBOT

Mit dem Roboter-Arm können Auf- und Abwärtsbewegungen sowie
Dreh- und Schwenkbewegungen individuell programmiert und durchgeführt
werden. Die gleichmäßigen Bewegungen ermöglichen ein
chargenübergreifend gleichbleibendes Oberflächenergebnis.



Die optional lieferbare Linearachse vergrößert den horizontalen

Arbeitsbereich des Roboterarms um bis zu 5 m. Damit können komplette

Galvanikprozesse abgebildet werden.

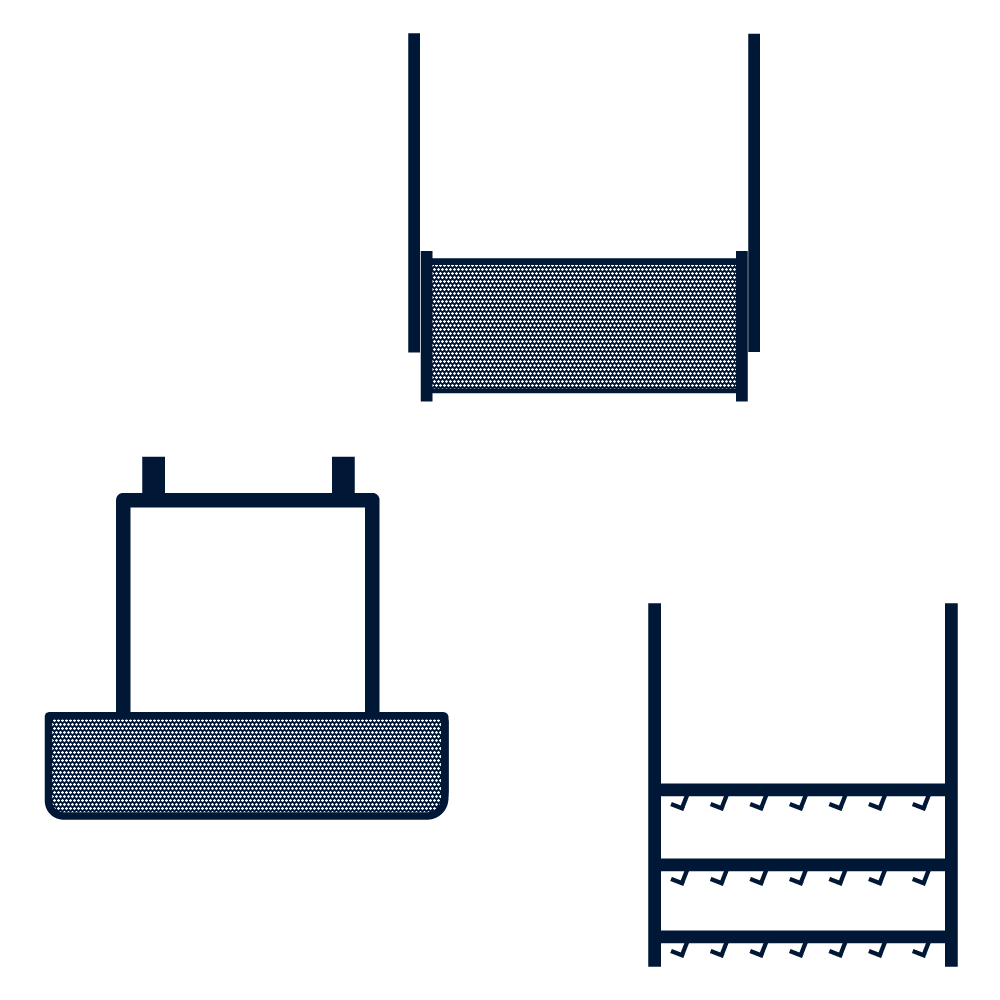

Die COMPACTA ROBOT ist multifunktional für Trommel-, Korb-, und

Gestellware einsetzbar. Die maximale Nutzlast pro Warenträger beträgt

bis zu 12,5 kg und der Arbeitsradius bis zu 1300 mm – je nach Roboterausführung.



In Verbindung mit einer SPS können weitere anlagenspezifische
Schnittstellen programmiert und automatisiert werden.



Ausführungen

Ausführungen:

Korb
Gestell
Trommel
Vibration

Standardwannenausführung:

  • Heizung mit Regelung
  • Anoden-/Kathodenrahmen
  • Umwälzpumpe
  • Deckel mit Absaugvorrichtung
  • Sicherheitsschalter inklusive externen Freigabekontakt
GLEICHRICHTER 120-150 V / 10-30 A

Ausgangsleistung: max. 12000 Watt
Ausgangsstrom: max. 60A (bei 20V)
Ausgangsspannung: max. 600V (bei 3A)

DATENBLATT GLEICHRICHTER
Datengröße 230 KB

GLEICHRICHTER 120 V / 5 A

Ausgangsleistung: max. 750 Watt
Ausgangsstrom: max. 60A (bei 12V)
Ausgangsspannung: max. 250V (bei 3A)

DATENBLATT GLEICHRICHTER
Datengröße 230 KB
Sie haben Fragen?

Kontaktieren Sie uns gerne über unser Anfrageformular oder rufen Sie uns an.

Mehr Erfahren
Sie haben Fragen?

Kontaktieren Sie uns gerne über unser Anfrageformular oder rufen Sie uns an.

Mehr Erfahren
Automatisierung
Mehr felxibilität dank Robotik

Mit unserer neuen Robotertechnik erzielen Sie noch schneller optimale Operflächen. Durch die vielzahl an programierbaren Bewegungen könne Sie für jeden Prozessschritt effizietere und effektivere Ergebnisse erziehlen. Im Durchnitt können die durchlaufzeiten um 30% erhöht werden.

  • Nutzlast
3 kg
  • Radius
500 mm
  • Freiheitsgrade
6
  • Grundfläche
128 mm
  • Nutzlast
5 kg
  • Radius
850 mm
  • Freiheitsgrade
6
  • Grundfläche
149 mm
  • Nutzlast
12.5 kg
  • Radius
1300 mm
  • Freiheitsgrade
6
  • Grundfläche
190 mm
  • Nutzlast
16 kg
  • Radius
1300 mm
  • Freiheitsgrade
6
  • Grundfläche
190 mm
Alle Modelle vergleichen
Automatisierung

Lassen Sie den
Roboter übernehmen.

Linearbewegung

Die optional lieferbare Linearachse vergrößert den horizontalen Arbeitsbereich des Roboterarms um bis zu 5 m. Damit können komplette Galvanikprozesse abgebildet werden.

Video ansehen
Schwenkbewegung

Mit dem Roboter-Arm können Auf- und Abwärtsbewegungen individuell programmiert und durchgeführt werden.

Video Ansehen
Auf- & Abbewegung

Mit dem Roboter-Arm können Dreh- und Schwenkbewegungen individuell programmiert und durchgeführt werden.

Video ansehen

Intuitive Steuerung

und Programierung über Tablet mittels Pfeiltasten

Greifvorrichtungen

Unterschiedliche Greifvorrichtungen erhältlich, um individuell jeden Prozess abbilden zu können.

Automatisierung

SPS für noch mehr Kontrolle.

Mittel der SPS-Steuerung sind folgende Bad-Parameter individuell programmierbar:

  • Tauch- & Abtropfzeiten
  • Temperaturregelung
  • Bewegungsgeschwindigkeit
  • Beckenreihenfolge

Weitere Anlagen

Das könnte Sie auch interessieren
Modulare Tischgeräte

Zum Anodisieren von Titan und Titanlegierungen für die Medizintechnik

Titanfärbegerät TG-Ti

Kleingalvanikanlage zum Färben (Anodisieren) von Teilen aus Titan bzw. Titanlegierungen

COMPACTA Ti pro

Manuelle Anlage für die Oberflächen-
veredelung von medizinischen Bauteilen

COMPACTA SPS

Zum Anodisieren von Titan und Titanlegierungen für die Medizintechnik

COMPACTA Robot

Zum Anodisieren von Titan und Titanlegierungen für die Medizintechnik

Edit Template
Support Help Desk

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Broschüre anzeigen
Prospekt & Datenblätter

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Broschüre anzeigen
Sie haben Fragen?

Kontaktieren Sie uns gerne über unser Anfrageformular oder rufen Sie uns an.

Mehr Erfahren
Sie haben Fragen?

Kontaktieren Sie uns gerne über unser Anfrageformular oder rufen Sie uns an.

Mehr Erfahren
Anrufen

Sie haben Fragen zu unseren Anlagen? Nehmen Sie direkt Kontakt zu uns auf.

Anrufen
Mail

Sie wollen ein Angebot?
Schreiben Sie uns eine E-Mail

Mail schreiben
Anfrageformular

Nutzen Sie unser Kontaktformular. Wir setzen uns mit Ihnen in Verbindung.

Kontaktanfrage senden
Edit Template

Walter Lemmen GmbH

Birkenstraße 13 | 97892 Kreuzwertheim | Germany

  • +49 (0) 93 42-240977-0
  • info@walterlemmen.de
Melden Sie sich für unseren Newsletter an!

Wir Informieren Sie wahlweise über:

  • Medizintechnik
  • Galvanotechnik
  • Leiterplattentechnik
  • Filtertechnik
  • Lohngalvanik
Anmelden

*Melden Sie sich mit Ihrer E-Mail Adreese an

BLEIBEN SIE AUF DEM LAUFENDEN

Facebook-f Instagram Youtube Linkedin

Geschäftsbereiche

Firma

WIR SIND MITGLIED IN DER

WIR SIND MITGLIED IN DER

NACH OBEN

© 2025 Walter Lemmen GmbH

Unsere Verfahren

Farb-Anodisieren Typ III

Medizinische Bauteile oder Komponenten aus Titan oder Titan-Legierungen werden mit speziellen wässrigen Elektrolyten elektrochemisch anodisiert. Als Resultat bildet sich eine dünne, fest haftende Titanoxidschicht, die durch die Überlagerung von Lichtwellen (Interferenz) farbig erscheint. Die Farbpalette von Typ III anodisierten Oberflächen reichen von titangrau, blau, gelb, magenta bis grün. Das Anodisieren von medizinischen Bauteilen und Komponenten dient vor allem der besseren Identifizierung und dem Korrosionsschutz. Die Titanoxidschicht verfügt über eine sehr gute elektrische Isolierung und Bioverträglichkeit

Farbspektrum
Blau
Mint
Gelb
Magenta
Grün
Before
After
Grau-Anodisieren Typ II

Neben dem Farb-Anodisieren kann als weiteres Verfahren, das Grau-Anodisieren (sauer oder alkalisch) in den Anlagen durchgeführt werden. Das Grauanodisieren Typ II, wird vorzugsweise bei Knochenplatten, -schrauben und Knochenimplantaten eingesetzt. Das Verfahren erzeugt noch höhere Schichtdicken und dienen der Verbesserung der Korrosions- und Verschleißfestigkeit.

Elektropolieren

Durch das elektrochemische Polieren (Elektropolieren) und Entgraten von Edelstahl wird die Eigenschaft der metallischen Oberfläche entscheidend verbessert, was sich positiv auf die Beständigkeit der einzelnen Komponenten auswirkt. Elektropolieren ist ein elektrochemisches Verfahren zum Oberflächenabtrag. Die Abtragung erfolgt mit speziellen wässrigen Lösungen unter Einsatz von Strom im Mikrobereich und erzeugt eine glatte und glänzende Oberfläche.

Technische Daten

Spezifikation

UE 3

UE 5

UE 16

UE 10

Traglast

3 kg

5 kg

16 kg

12,5 kg

Reichweite

500 mm

850 mm

900 mm

1300 mm

Freiheitsgrade

6 rotierende Gelenke

Grundfläche

128 mm

149 mm

190 mm

190 mm

Material

Aluminium, Kuntstoff, Stahl

Gewicht

11,2 kg

20,6 kg

33,1 kg

33,5 kg

Stromverbrach

300 W

570 W

615 W

585 W

Anschlusstyp

M8 | M8 8-pin

Umgebungstemperatur

0-50°C

IP-Klassifikation

IP54

Feuchtigkeit

90% RH (nicht kondensierend)

Reinraumklasse ISO 14644-1

5
